Senit VC890D+ разборка мультиметра

Часть 1 - Часть 2

Итак, еще в 2018 году этот мультиметр начал выдавать странности. Впрочем, временами он работал неплохо... Он был отложен в сторону - есть чем заменить, а возиться с этим нет времени. Но вот дошли руки и до него - в сентябре 2022 года...

+ Щелкайте по фото, чтобы увеличить!

Сначала краткая предыстория...

Симптомы и выкрутасы

Как описал в первой части статьи, вскоре после покупки этот прибор начал выдавать "фокусы"... Дошло до того, что невозможно замерить напряжение, невозможно даже просто прозвонить диод... Потрясешь, начинает что-то несуразное выдавать.

Что делать? Надо вскрывать и смотреть внутри... что за бяка там?

Разборка - не так просто!

Для начала я хотел просто поменять батарейку - сзади есть отсек, зафиксированный винтиком. Но, увы... открываться он категорически не хотел...

Эта желто-оранжевая резиновая "шубка" сниматься также не пожелала... От времени она, что называется, задубела, утратила эластичность... как потом оказалось, она еще была и приклеена в нескольких местах... Пришлось ее разрезать - выбора, в общем-то, нет.

Рано радоваться - под этим чехлом мы видим, что корпус еще чем-то замазан... По углам на задней стороне четыре винта - их выкручиваем, но корпус из-за этой "штукатурки" не разобрать... По бокам виден стык, приходиться использовать грубую силу (но аккуратно) и подручный инструмент... Ну вот, корпус разделен на две половинки.

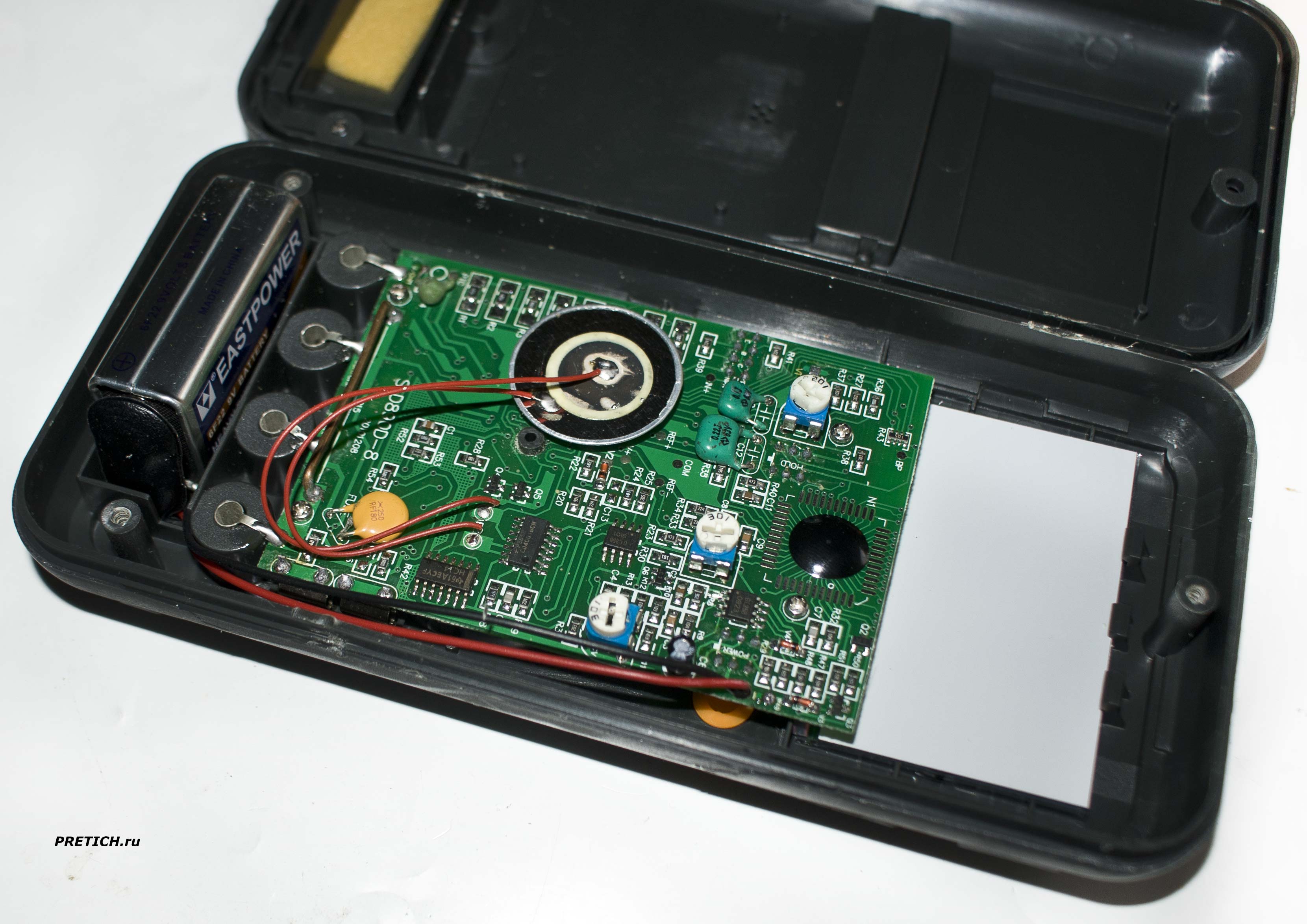

Внутри обычная картина... плата электроники, батарейка, дисплей... Я сперва хотел провести полную разборку, но потом передумал... Нужно была паять - четыре гнезда, куда вставляются щупы, они припаяны к плате, но вылезать из пластмассового корпуса не хотели... К тому же ЖК-экран подсоединяется к плате через полоску токопроводящей анизотропной резины, что тоже может обернуться геморроем при обратной сборке... Так что полная разборка временно отложена, смотри на то, что доступно.

На текстолите маркировка: SLF890D-8 20101208 - последнее дата, наверное, изготовления... На плате SMD-элементы. Есть такие микросхемы: две штуки GL358 - сдвоенный операционный усилитель (аналог LM358). Такой чип - P3858 C04001BCH, плохо читается... может быть это и P385B или P385H... Еще одна непонятная микросхема 61AECYF с логотипом Texas Instruments... Также на плате присутствует одна бескорпусная микросхема, залитая эпоксидной смолой... маркировки, естественно, нет. Элемент FUSE - RF180 250 - самовосстанавливающийся предохранитель, вставка плавкая... Три подстроечных резистора... Один спикерфон - пьезокерамический излучатель.

В чем проблема?

Внешне ничего особенного не было обнаружено... Запитывается мультиметр Senit VC890D+ одной батарейкой типа "Крона" - в данном случае это солевая 6F22 EASTPOWER... Замена этой батарейки исправила все "неисправности"... в общем-то, изначально на это и было подозрение.

Кстати, эту батарейку я поставил в другой мультиметр, которым пользуюсь намного чаще - DT830B, и он с ней пока неплохо работает...

На этом все - думаю, когда-нибудь эта статья все же будет полноценно законченной.

Михаил Дмитриенко, специально для PRETICH.ru

05.10.2022
