Органы управления автомобилями семейства ЗИЛ-130
1 - Модификации ЗИЛ-130
2 - Органы управления автомобилями семейства ЗИЛ-130
+ Щелкните по фото, чтобы увеличить!

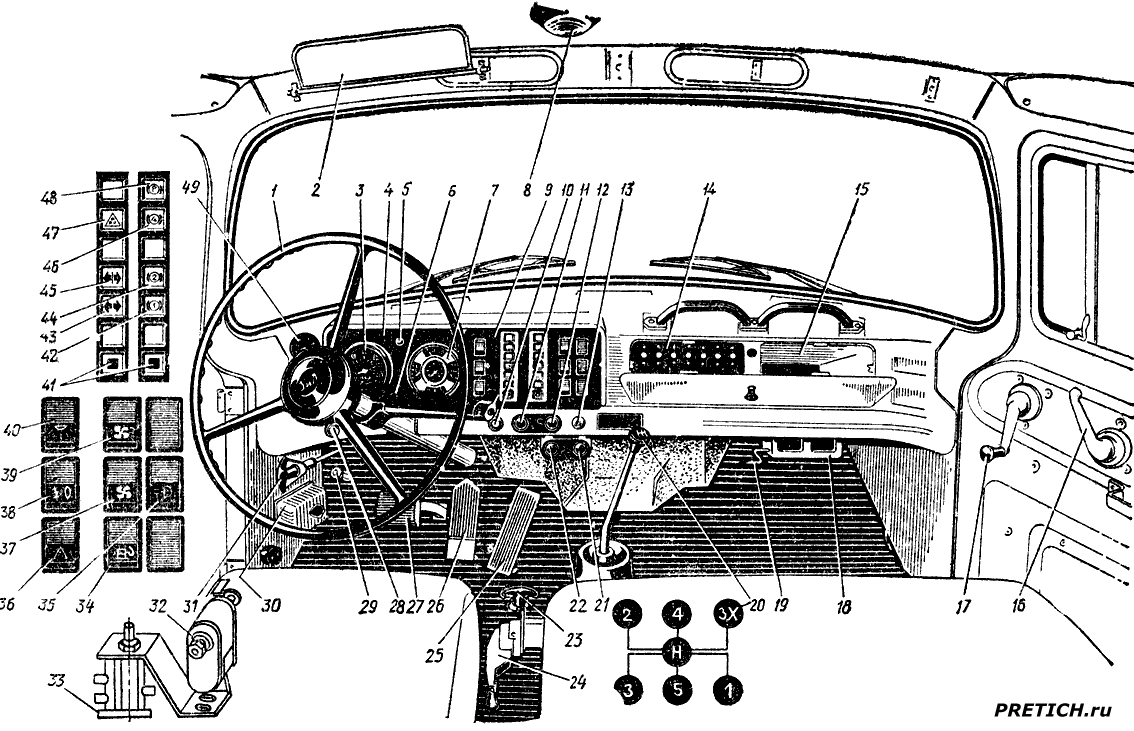

Органы управления, приборы, сигнализаторы и принадлежности кабины автомобиля ЗИЛ:
1 — рулевое колесо, 2 — противосолнечный козырек; 3 — спидометр с сигнализатором дальнего света фар; 4 — щиток приборов; 5 — сигнализатор аварийного состояния двигателя; 6 — комбинированный переключатель света; 7 — комбинация приборов (двухстрелочный манометр контроля давления в тормозных системах; указатель температуры охлаждающей жидкости; указатель уровня топлива; указатель тока; указатель давления масла и сигнализатор минимального уровня топлива); 8 — плафон; 9 — щиток переключателей и сигнализаторов; 10 — регулятор освещения приборов; 11 — ручка пневматического крана управления стеклоочистителем; 12 — ручка управления заслонкой в канале отопителя кабины; 13 — выключатель системы аварийной сигнализации; 14 — блок предохранителей; 15 — вещевой ящик; 16 —ручка замка двери; 17 — ручка стеклоподъемника; 18 — отопитель кабины; 19 — ручка управления заслонкой отопителя (три положения); 20 — рычаг переключения передач; 21 — ручка управления дроссельными заслонками карбюратора, 22 — ручка управления воздушной заслонкой карбюратора; 23 – ручка устройства для обогрева аккумуляторной батареи (для автомобиля ЗИЛ-431411); 24 — рукоятка крана стояночной тормозной системы; 25 —педаль подачи топлива; 26 — педаль рабочей тормозной системы; 27 — педаль сцепления; 28 — комбинированный выключатель зажигания и стартера; 29 — педаль омывателя стекла ветрового окна; 30 — транзисторный коммутатор; 31 — ручка управления жалюзи; 32 — выключатель аккумуляторной бакареи; 33 — кнопка крана системы аварийного растормаживания; 34 — переключатель датчиков указателя уровня топлива (для ЗИЛ-441510); 35 — выключатель прожектора; 36 — выключатель фонарей автопоезда; 37 — выключатель вентилятора; 38 — выключатель противотуманных фар (для ЗИЛ-441510); 39 — переключатель режимов работы электродвигателя отопителя кабины; 40 — выключатель плафона; 41 — выключатель для проверки ламп сигнализаторов; 42, 44 и 46 — сигнализаторы падения давления соответственной переднем и заднем контурах рабочей тормозной системы и в контурах, стояночной и запасной тормозных систем; 43 и 45 — сигнализаторы включение указателей поворота тягача и прицепа; 47 — сигнализатор включения опознавательных фонарей автопоезда; 48 — сигнализатор включения стояночной тормозной системы; 49 — указатель температуры воздуха в кожухе аккумуляторной батареи (для автомобиля ЗИЛ-431411)

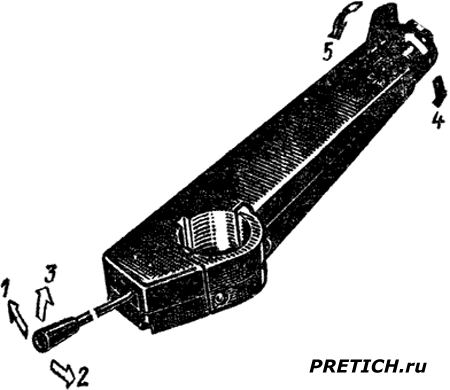

Схема включения комбинированного переключателя:
1 и 2 — указатель поворота соответственно правого и левого; 3 — звуковой электрический сигнал; 4 — габаритные фонари и фары ближнего и дальнего света фар; 5 — сигнализация дальним светом фар.
+ Щелкните по фото, чтобы увеличить!

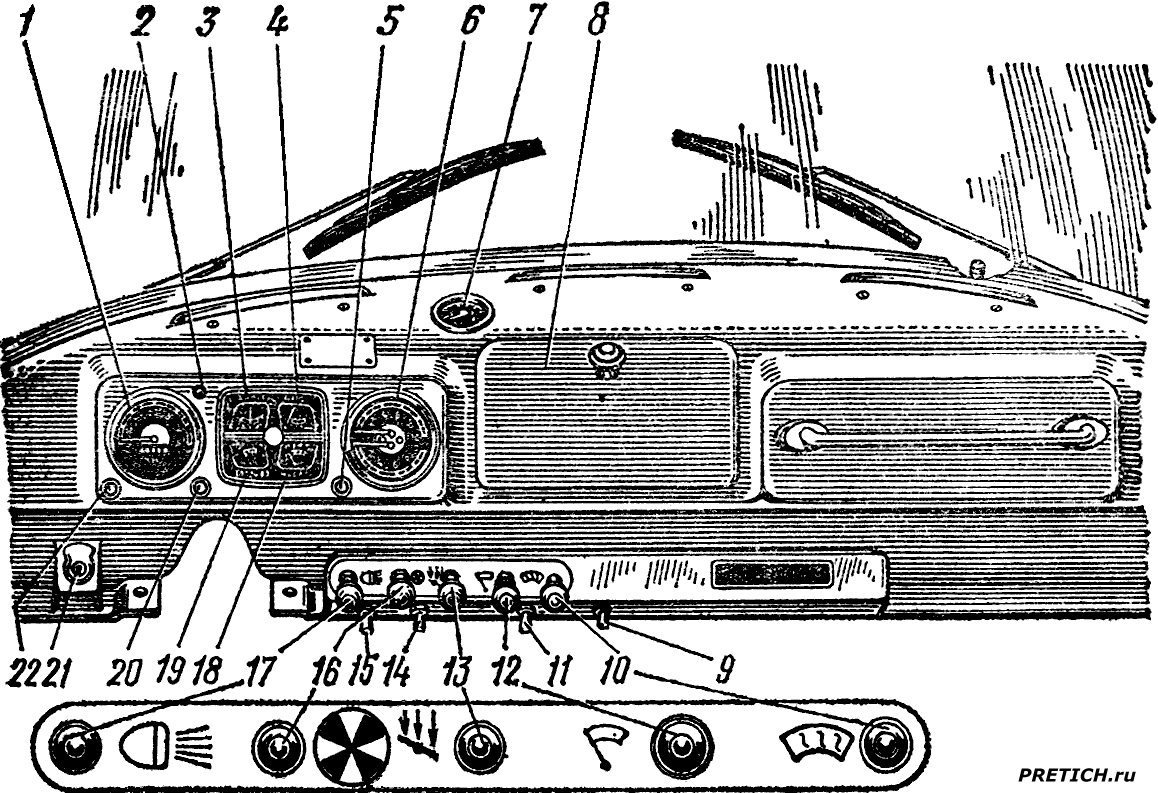

Приборная панель со щитком приборов КП204:
1 — спидометр; 2 — контрольная лампа дальнего света фар; 3 —указатель тока; 4 — указатель температуры охлаждающей жидкости; 5 — контрольная лампа аварийного снижения давления масла; 6 —манометр (двухстрелочный) для контроля давления воздуха в системе пневматического привода тормозных механизмов; 7 —указатель температуры воздуха в кожухе аккумуляторной батарзи (для автомобиля ЗИЛ-431411); 8 — вещевой ящик; 9 — выключатель прожектора (для автомобиля ЗИЛ-431411); 10 — ручка управления заслонкой канала отопителя кабины; 11 — переключатель электродвигателя отопителя кабины; 12 — ручка крана управления стеклоочистителем; 13 — ручка управления дроссельными заслонками карбюратора; 14 — выключатель плафона кабины; 15 — выключатель противотуманных фар (для автомобиля ЗИЛ-441510); 16 — ручка управления воздушной заслонкой карбюратора; 17 — ручка центрального переключателя света фар; 18 — указатель давления масла; 19 — указатель уровня топлива; 20 — контрольная лампа указателей поворота; 21 — комбинированный выключатель зажигания и стартера; 22 — контрольная лампа аварийного перегрева охлаждающей жидкости
